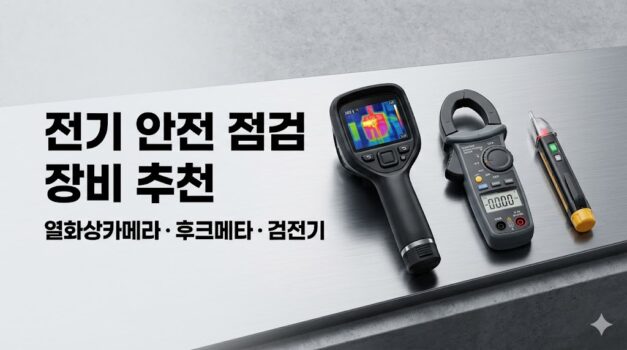

⚡ 전기 안전 점검 장비 추천: 열화상카메라부터 후크메타, 검전기 실무 세팅
단상과 3상을 넘나드는 배전반 점검, 단순히 눈으로만 단락이나 과부하를 찾는 시대는 지났습니다. 현장에서 발로 뛰는 시공 및 안전관리 실무자를 위해 열화상 카메라(시각 진단) + 클램프 미터(실효값 측정) + 비접촉식 검전기(안전 확보)로 이어지는 실무 중심의 3단계 현장 점검 장비 구성을 정리했습니다.
- 수배전반, 분전반의 과부하 및 열화 지점을 빠르고 정확하게 파악해야 하는 분
- 노이즈 환경에서도 오차 없는 True RMS(실효값) 측정 장비가 필요하신 분
- 전기 안전 관리 대행, 1인 시공 업체 등 컴팩트하면서 신뢰도 높은 점검 세트가 필요한 분
📊 필수 점검 장비 포지션 요약
| 장비 분류 | 핵심 실무 스펙 | 추천 대표 모델 | 현장 팁 |
|---|---|---|---|
| 열화상 카메라 | 주사율(Hz) 및 방사율 조절 | 하이크마이크로 / 크림슨아이 | 1차 직관적 스캔 |
| 클램프 미터 | True RMS 및 얇은 Jaw 두께 | 히오키 3287 / 플루크 301E | 과전류 팩트 체크 |
| 비접촉 검전기 | CAT IV 안전 등급, 감도 조절 | 아사히 / 마일론 NCV | 작업 전 안전 확보 |
STEP 1. 보이지 않는 열을 잡다 (열화상 카메라)
전선 접속부의 이완이나 차단기 내부 접점 불량은 '열'로 먼저 나타납니다. 산업용으로 해상도와 주사율이 검증된 모델들입니다.
하이크마이크로 E02 휴대용 열화상카메라
🛠️ 현장 실측 분석
배전반 스캔 시 가장 중요한 주사율이 25Hz로 지원되어 화면 끊김이 적어 작업자 눈의 피로도를 줄여줍니다. 또한 방사율(Emissivity) 조절 기능이 탑재되어 구리 부스바, 알루미늄 등 다양한 재질에 맞춘 정확한 온도 측정이 가능합니다.
- 주사율 25Hz
- 방사율 커스텀
- SuperIR 해상도
크림슨아이 산업용 고해상도 열화상카메라
🛠️ 현장 실측 분석
넓은 지중배전 설비나 미세한 열화 탐지까지 겸해야 할 때 빛을 발하는 256x192 고해상도 라인업입니다. 열 분포도가 매우 세밀하게 표현되어, 복잡한 전기 패널 내부의 국부적 온도 상승(Hot Spot) 징후를 조기에 발견하는 데 효과적입니다.
- 256x192 픽셀
- 넓은 측정 온도 범위
- 정밀 열화 탐지
STEP 2. 정확한 부하를 읽다 (클램프 미터)
열화상 카메라로 열을 확인했다면, 이제 정확한 원인을 수치로 파악할 차례입니다. 인버터 환경에서도 True RMS(실효값) 측정이 가능한 현장 신뢰도 1티어 브랜드 라인업입니다.
플루크(FLUKE) AC/DC 클램프미터 301E
인버터 노이즈가 심한 현장에서도 오차 없는 정확한 실효값(True RMS)을 제공하는 글로벌 표준 장비입니다.
히오키(HIOKI) 3287 디지털 클램프미터
두께 16mm의 얇은 죠(Jaw) 설계로, 좁고 복잡한 배전반 차단기 사이 선로를 파고들어 측정하기 용이합니다.
히오키(HIOKI) CM3289 AC 클램프미터
포켓 사이즈의 가성비 모델임에도 True RMS를 지원하며, 굵은 케이블을 위한 별매 플렉시블 센서 결합이 가능합니다.
STEP 3. 작업 전 생명줄 (비접촉식 검전기)
전원을 차단했다고 하더라도 잔류 전압이나 타 회로의 간섭으로 인한 활선 상태가 잔존할 수 있습니다. 피복 외부에서 활선을 즉각 판별하는 안전 등급(CAT IV 등)을 갖춘 NCV 테스터는 현장의 필수품입니다.
아사히 테스터기 4201 비접촉 검전기
최상위 안전 등급(CAT IV)을 갖추어 고압의 산업 현장 환경에서도 안정적인 성능을 기대할 수 있습니다.
마일론 비접촉 검전기 펜타입
High/Low 듀얼 감도 조절이 가능해 복잡한 선로 사이에서 주변 전선 간섭을 줄이고 타겟 전선만 측정하기 좋습니다.
디지털 비접촉 전기 검전기 십자/펜슬형
전압 감지와 동시에 간단한 단자 체결 조작이 가능한 십자 드라이버 일체형으로 실용성을 높인 툴입니다.
현장 장비 세팅을 마치셨다면, 작업자의 생명을 지키는 기본 중의 기본! KCs 인증 절연 안전화 및 현장 보호구 추천 가이드도 함께 확인하여 현장에서의 안전 수칙을 빈틈없이 챙기시길 바랍니다.
💡 프로를 위한 전기 설비 현장 점검 3원칙
- 1. 육안 점검 전, 열부터 스캔하라 : 배전반 도어를 열자마자 열화상 카메라로 전체 스캔을 진행합니다. MCCB 단자부나 전선 접속부에 붉은색 핫스팟이 보이면, 즉시 해당 라인의 부하를 의심해야 합니다. 이 과정을 거치면 화재나 소손 사고를 사전에 예방하는 데 큰 도움이 됩니다.
- 2. 원인 분석은 클램프 미터로 팩트 체크 : 열이 나는 차단기 라인을 발견했다면 후크메타(클램프 미터)로 R, S, T, N 상의 전류값을 찍어봅니다. 규정 용량 대비 과부하인지, 결상이나 불평형으로 인한 열화인지 실측 수치로 원인을 파악하세요.
- 3. 차단기 내렸다고 안심 금물, NCV는 필수 : 메인 차단기를 내렸더라도 타 라인의 유도 전압이나 오결선으로 인한 활선 상태가 잔존할 수 있습니다. 피복을 벗기거나 단자를 만지기 전, 비접촉식 검전기로 가볍게 스캔하는 습관이 감전 사고 위험을 크게 줄이는 데 도움이 됩니다.
💬 현장 장비 구매 전 팩트 체크 (FAQ)
Q. 열화상 카메라 해상도는 어느 정도가 적당한가요?
A. 배전반이나 차단기 등 근거리(1~2m 이내) 전기 설비 점검용으로는 256x192 픽셀 정도의 해상도면 각 단자별 열 분포를 식별하는 데 충분합니다. 가성비 라인업인 하이크마이크로나 솔리드 제품도 일상 점검 용도로 활용도가 높습니다.
Q. 열화상 카메라 구매 시 방사율(Emissivity) 조절이 왜 중요한가요?
A. 구리 부스바, 알루미늄 케이블, 플라스틱 차단기 케이스 등 물체마다 열을 방출하는 '방사율' 수치가 다릅니다. 이 수치를 대상 재질에 맞게 조절해야 온도의 오차 범위를 줄이고 보다 정확한 진단이 가능합니다.
Q. 클램프 미터, 굳이 비싼 플루크나 히오키를 사야 하나요?
A. 전기 안전 현장에서는 장비 측정값의 '신뢰도'가 매우 중요합니다. 인버터가 설치된 노이즈 환경에서도 정확한 True RMS(실효값)를 읽어내는 정밀도와 장비의 구조적 내구성을 고려해 메인 장비는 검증된 브랜드를 사용하는 것을 권장합니다.
Q. 멀티테스터기와 클램프 미터(후크메타)의 차이는 뭔가요?
A. 일반 멀티테스터기는 전선의 도체에 직접 접촉해야 하므로 활선 상태의 대전류 측정 시 위험 부담이 따릅니다. 반면 클램프 미터는 고리(Jaw) 형태의 센서를 전선 외부 피복에 걸기만 하면 자기장을 통해 비교적 안전하게 대전류를 잴 수 있어 실무에 훨씬 적합합니다.
Q. 비접촉식 검전기의 감도 조절 기능은 언제 쓰나요?
A. 여러 전선이 복잡하게 얽혀 있는 배전반 내부에서는 감도를 낮게(Low) 설정하는 것이 유리합니다. 이를 통해 주변 전선의 간섭을 줄이고, 타겟 전선의 활선 여부만 정밀하게 판별할 수 있습니다.
